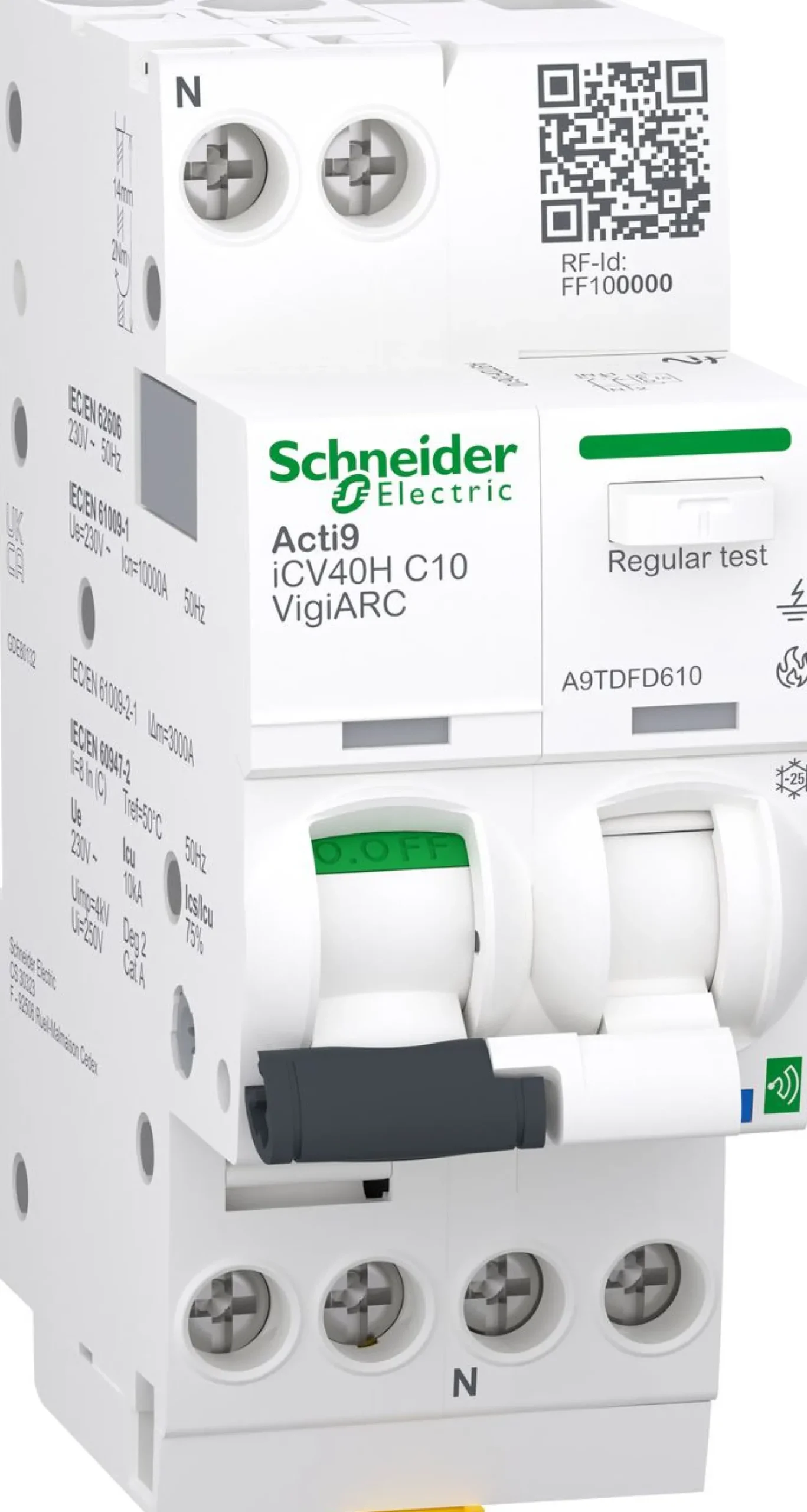

Schneider Electric valokaarivikavirtasuojakatkaisija Acti9 iCV40N VigiARC, 1P+N 10A C 30mA A-SI 10kA

€116.09

Categories: Ryhmäkeskukset, Sähkö, Sähkökeskukset Tag: Schneider Electric Brand: Schneider Electric

Description
Reviews (0)

Acti9 Active valokaarivikavirtasuojakatkaisija (AFDD + RCBO) sisältää valokaarivikasuojan, sekä vikavirtasuojayhdistelmäkatkaisijan suojaominaisuudet kompaktissa 2 moduulin (36mm) koossa. Laite suojaa käyttäjäänsä, laitteita ja kiinteistöjä oikosulku -, yli-, ja maavuotovirralta, sähköiskuilta, sekä valokaarivikojen aiheuttamilta sähkötulipaloilta. Tuotetta on saatavilla C- laukaisukäyrällä, 1p+N -navalla, Max. 10kA katkaisukyvyllä tuotteesta riippuen, sekä max. 16A nimellisvirralla tuotteesta rii ppuen. Tuotteesta on saatavilla Schneider Electricin Acti9 Active Safety Systemiin soveltuvat connected -versiot, sekä versio t ilman connected -ominaisuutta. Tuotteet noudattavat standardeja: EN/IEC 62606, EN/IEC 61009-1 and EN/IEC 61009-2-1.

Tuotetiedot:

Tuotemerkki: Schneider Electric
Sähkötuotesarja: Acti 9
Tuotenumero: S-3254512
Korkeus: 91 mm
Syvyys: 73 mm
Leveys: 36 mm
Jännite: 230V
Kotelointiluokka: IP20 Info
Väri: Valkoinen

Valmistajan tuotekoodi: A9TDFD610
GTIN-koodi: 3606481906731
Sähkönumero: 3254512
Valmistusmaa: Espanja
Sertifikaatit ja hyväksynnät: UK Conformity Assessed
Tuotteen paino (kg): 0,24
Värin tarkenne: RAL 9003
Alue: Acti 9
Tuotenimi: Acti9 iCV40 ARC
Laitteen lyhytnimi: iCV40 ARC
Tuote tai komponentti tyyppi: Arc fault detection RCBO
Tuotekohtainen sovellus: Arc fault detection
Standardit: EN/IEC 62606, EN/IEC 61009-1, EN/IEC 60947-2, EN/IEC 61009-2-1, BS EN 62606
Napojen tyyppi: 1P + N
Suojattujen napojen lukumäärä: 1
Käyrän koodi: C
Katkaisukyky: 10000 A Icn 230 V AC 50 Hz IEC 61009-2-1. 10 kA Icu 230 V AC 50 Hz EN/IEC 60947-2
Nimellinen katkaisu- ja kytkentäkapasiteetti: Idm 3000 A 230 V AC 50 Hz IEC 61009-2-1
Neutraali asento: Vasen
Verkon tyyppi: AC
Vikavirtasuojauksen viive: Välitön
Vikavirtasuojausluokka: Tyyppi A-SI
Sähköinen tiedon tallennus: Päivämäärä ja aika
Huolto indikointi: Kyllä
Keskittimen yhteensopivuus: EcoStruxure Panel Server Advanced, EcoStruxure Panel Server Entry, EcoStruxure Panel Server Universal
Tapahtumahallinta: Overvoltage, Earth leakage, Overload
Mittaustapa: Jännite, Aktiivinen virta, Virta, Tehokerroin
Tarkkuus: Jännite: +/- 2 %, Virta: +/- 2 %, Virta: +/- 5 %
Soveltuu pääkytkimeksi: Kyllä
Vikavirtalaukaisutekniikka: Itsenäinen jännitteensyöttö
Suojausteknikka: Thermomagneettinen
Vikavirtasuojaus: Integroitu
Nimellisvirta: 10 A
Verkon taajuus: 50 Hz
Käyttöjännite: 230 V AC 50 Hz
Laitteen paikka järjestelmässä: Lähtö
Magneettinen laukaisuraja: 5…10 x In
Katkaisuvirta, jonka jälkeen vielä huollettavissa: 7500 A AC 50 Hz IEC 61009-2-1
Rajoitusluokka: 3
Eristysjännite: 250 V AC 50 Hz Vaiheen ja nollan välillä
Syöksyjännitekesto: 4 kV
Kosketinasennon ilmaisin: Kyllä
Ohjauksen tyyppi: Vipu
Paikallinen signalointi: ON, OFF, lauennut -tila
LED arc fault diagnostic: Kyllä
Asennustapa: Klipattava
Asennusalusta: DIN-kisko
Mekaaninen kestävyys: 20000 Syklit
Sähköinen kestävyys: 20000 Syklit 230 V AC 50 Hz
Ylijännitekategoria: III
Lukitusvaihtoehtojen kuvaus: Riippulukolla lukittava laite
Kaapelin tulo: Top and bottom
Kytkentä – liittimet:, Tunneliliitin 1…16 mm² Jäykkä, Tunneliliitin 1…10 mm² Taipuisa
Johtimen kuorintapituus: 14 mm
Kiristysmomentti: 2 N.m
Virtakiskon ja jakoliittimen yhteensopivuus: Kyllä
9 mm jako: 4
Maavuotoherkkyys: 30 mA
Epäpuhtausaste: 2 EN/IEC 62606
Trooppisten olosuhteiden lisääntyminen: Severity B IEC 60068-2-30 28 d
Suhteellinen kosteus: 95 % 55 °C
Operointikorkeus: 2000 m
Ympäristön lämpötila käytettäessä: −25…50 °C
Ympäristön lämpötila varastoitaessa: −40…80 °C
Nimellisvirta (A): 10
Pakkauksen leveys (mm): 300,00
Pakkauksen korkeus (mm): 150,00
Pakkauksen syvyys (mm): 400,00
Rahtipaino (kg): 0,24
